Схемы электропроводки магнитолы Subaru и как поставить нештатную аудиосистему



В автомобилях Субару с завода установлены штатные магнитолы, которые не всегда отличаются хорошим звучанием, да и динамики тоже могут быть со средними техническими параметрами. Мысль по замене штатной аудио системы, наверное, посещает многих автовладельцев, поставить что-то более дорогое и уровнем выше, но как это сделать правильно и без ошибок знают не все. Даже многие установочные центры грешат некачественными работами в виде перепутанной полярности динамиков или питания магнитолы от батареи напрямую, вместо провода ACC замка зажигания. Трудности могут возникнуть и в несовместимости разъемов, потому что у разных магнитол подключения могут делаться по разным стандартам, а если уже проводку кто-то трогал и делали это не совсем профессионально, отрезана фишка и все выполнено на скрутках, то вопросов становится еще больше.



Аудиосистемы Субару для подключения магнитолы наиболее часто имеют два основных разъема, это 14 PIN и 20 PIN коннекторы. 14 контактные разъемы Субару использовались на старых моделях до 2008 года, а с 2008 года был переход на новый тип коннектора 20 PIN. В статье мы возьмем за основу электрические схемы аудиосистем для основных моделей Subaru Forester, Impreza и Legacy/Outback 2005-2011 годов выпуска, которые сейчас находятся массово в эксплуатации.



Для разных моделей и рынков (EU или USDM) могут отличаться цвета проводов в проводке, но это не критично, всегда нужно обращать внимание на расположение пина для конкретного провода и разъема.

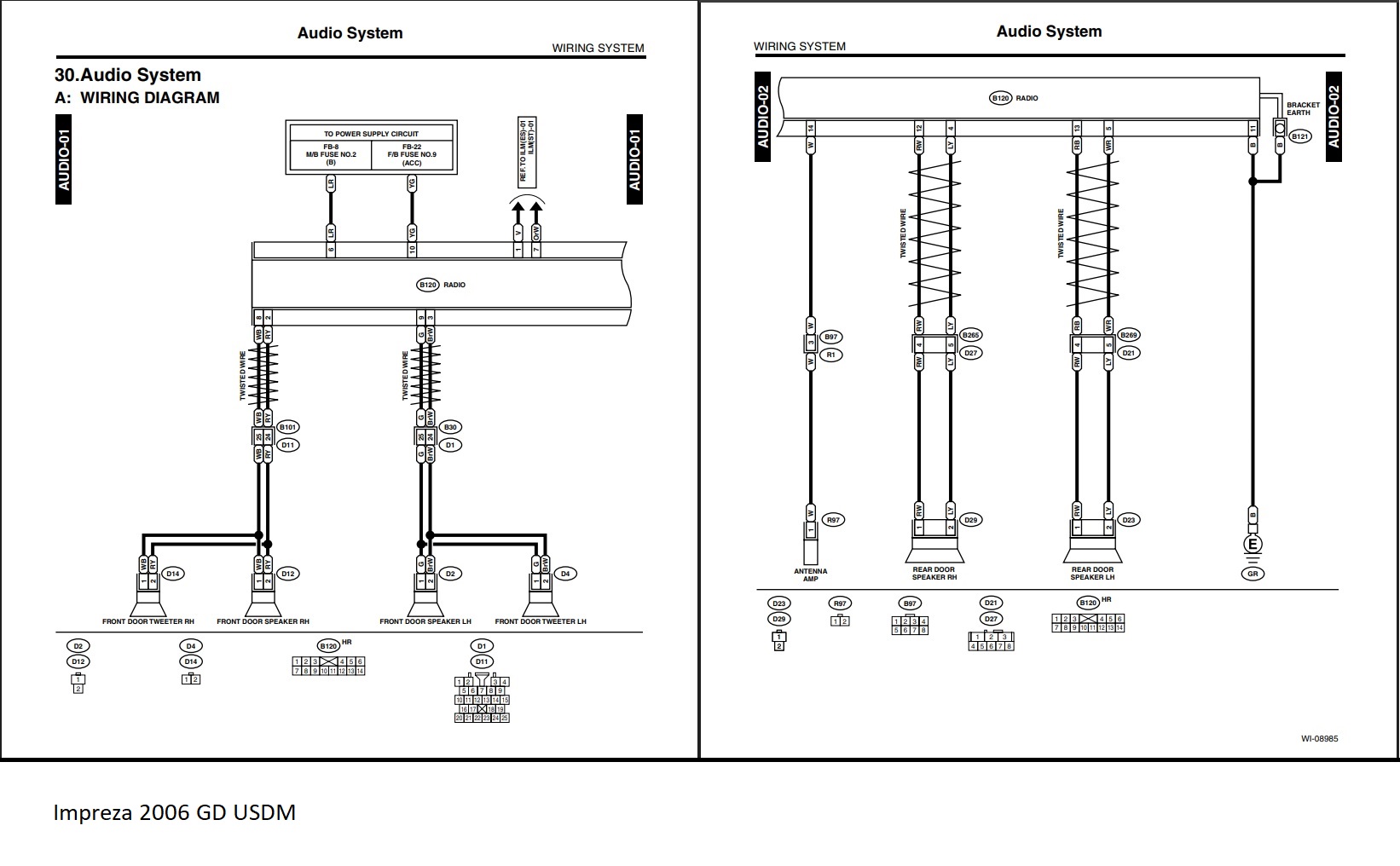

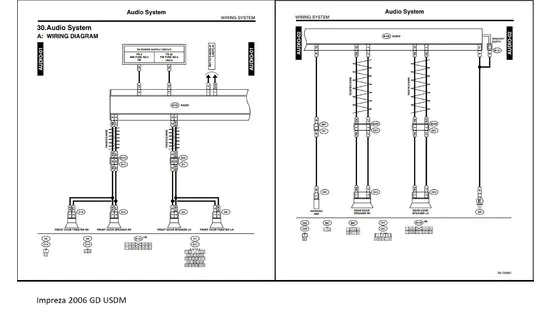

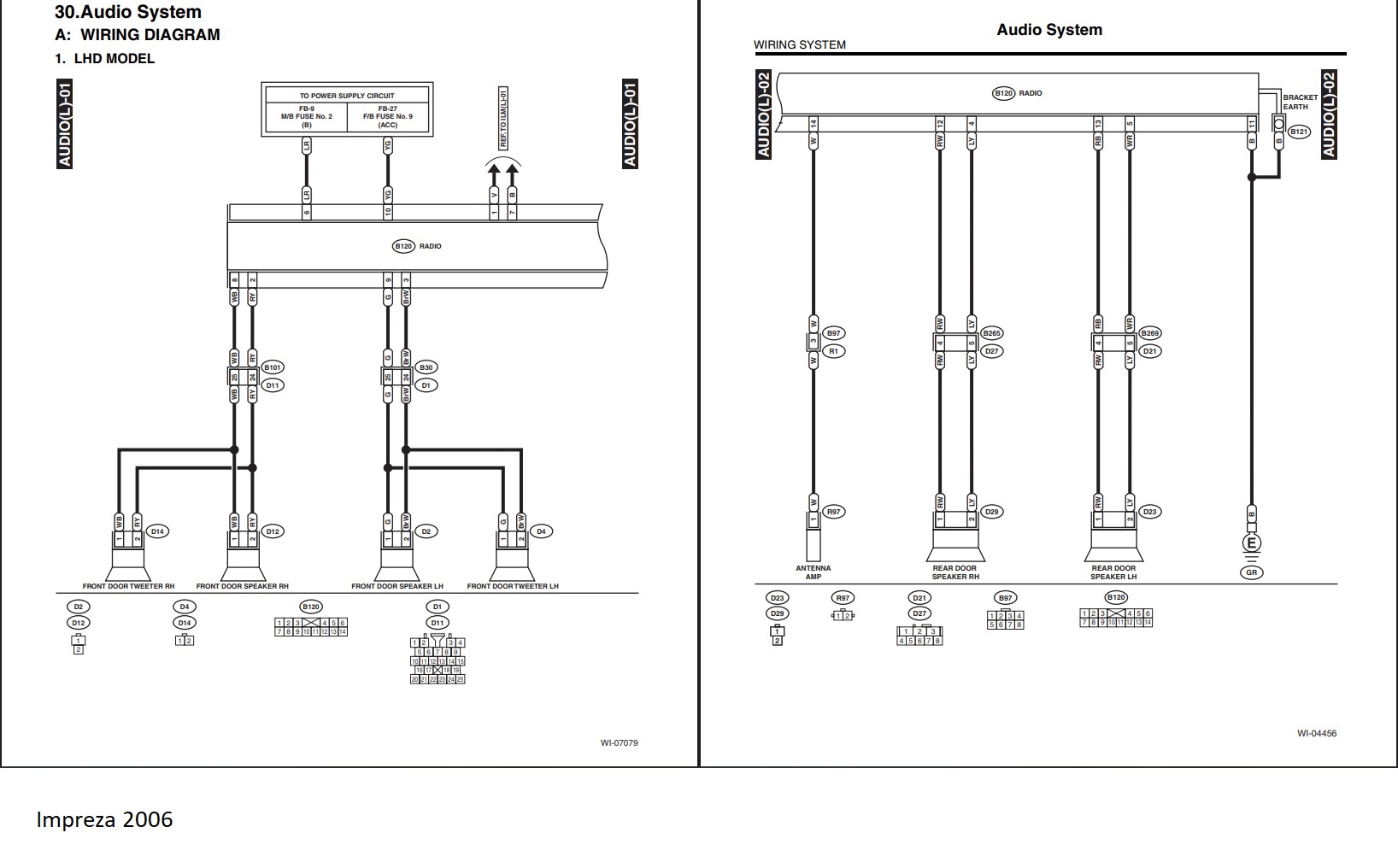

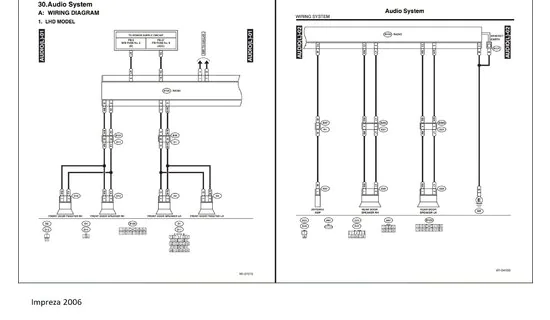

Пример схемы электропроводки магнитолы Subaru Impreza 2006





На автомобильных магнитолах есть несколько типов разъемов для подключения:

• европейский стандарт ISO (две раздельных фишки на питание магнитолы и на выводы динамиков);
• разъемы производителей магнитол, могут быть индивидуальные параметры подключения;
• 16pin Android, сейчас это наиболее часто встречающаяся система для установки.

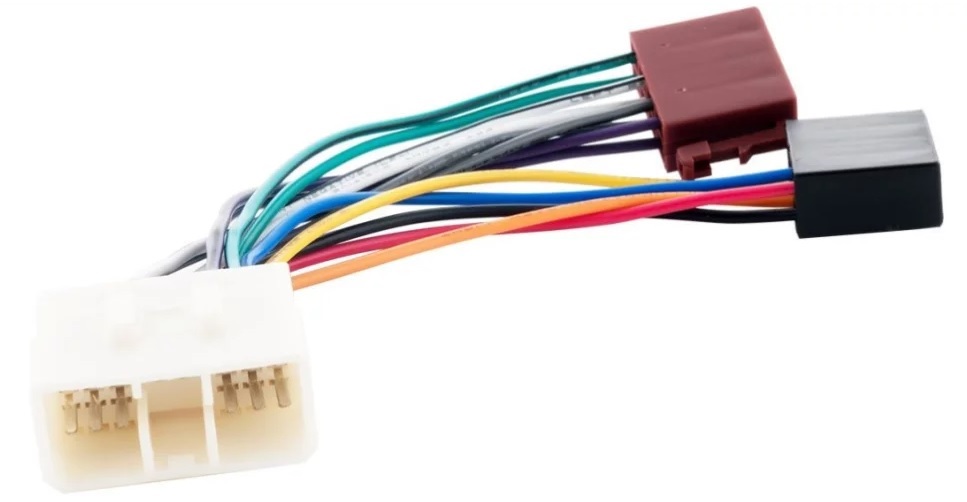

Чтобы выполнить установку любой магнитолы на штатную проводку Субару, нужно определить тип разъема на новой магнитоле и подобрать соответствующий переходник, в данном случае производители переходников уже предлагают готовое решение, чтобы не ломать голову какой провод куда подключать. Но если у вас оригинальный разъем отсутствует, то зада чуть усложняется, придется сращивать провода. Для этого нужно будет воспользоваться специальными схемами аудио проводки.

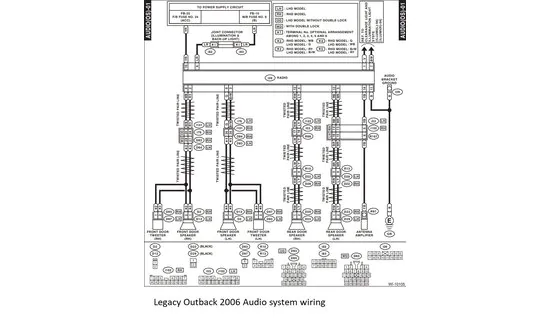

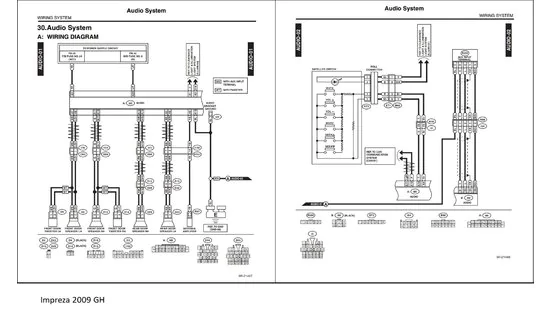

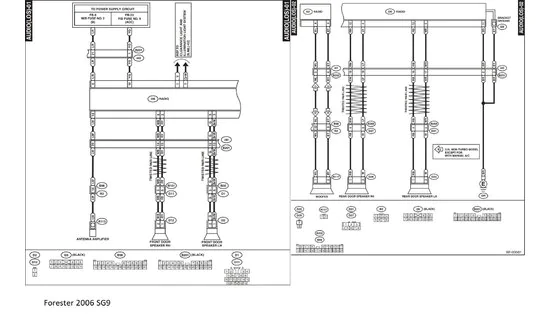

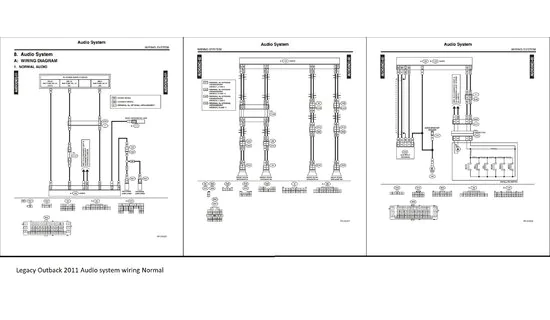

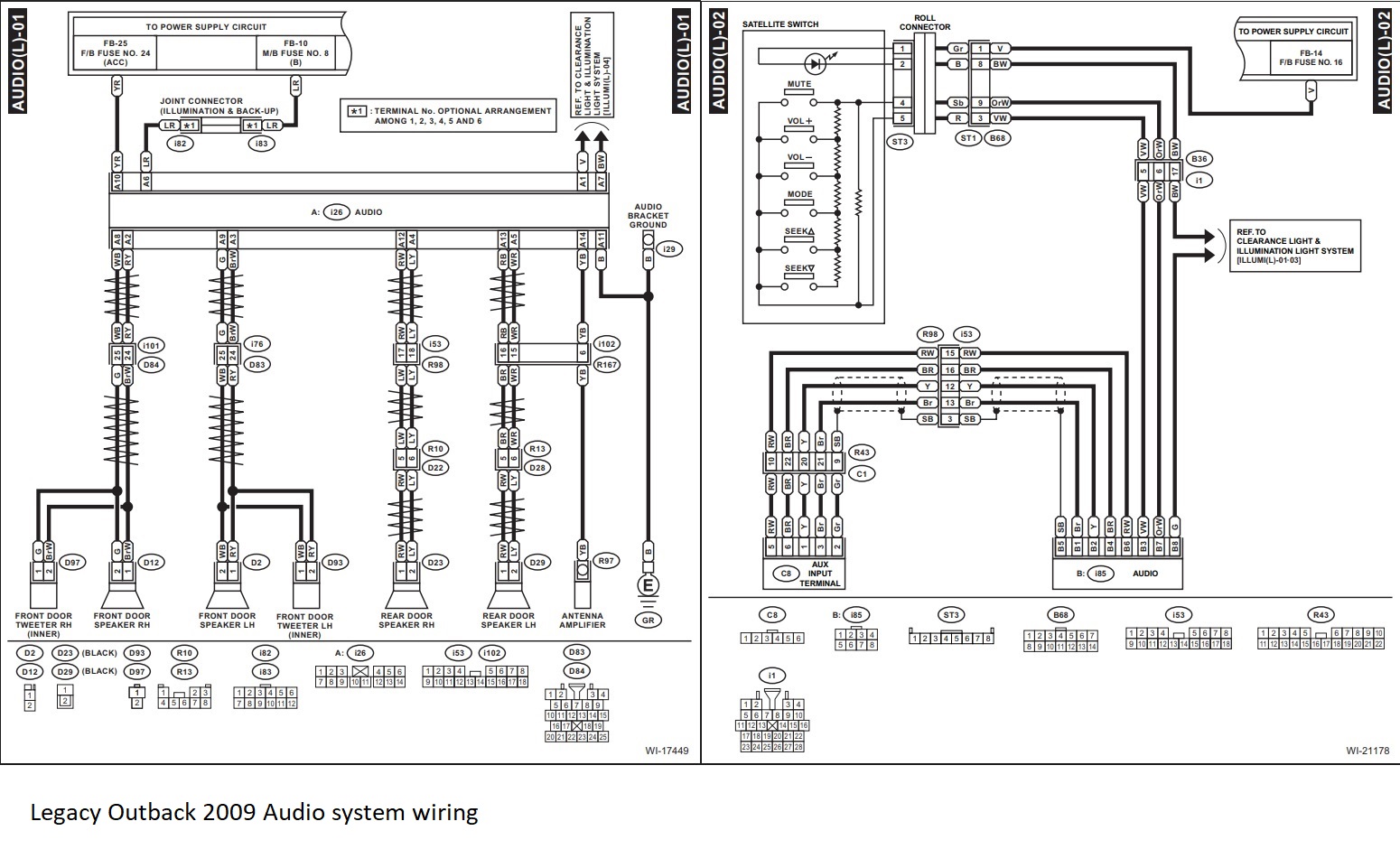

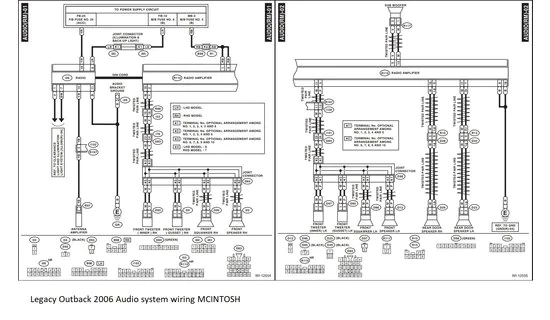

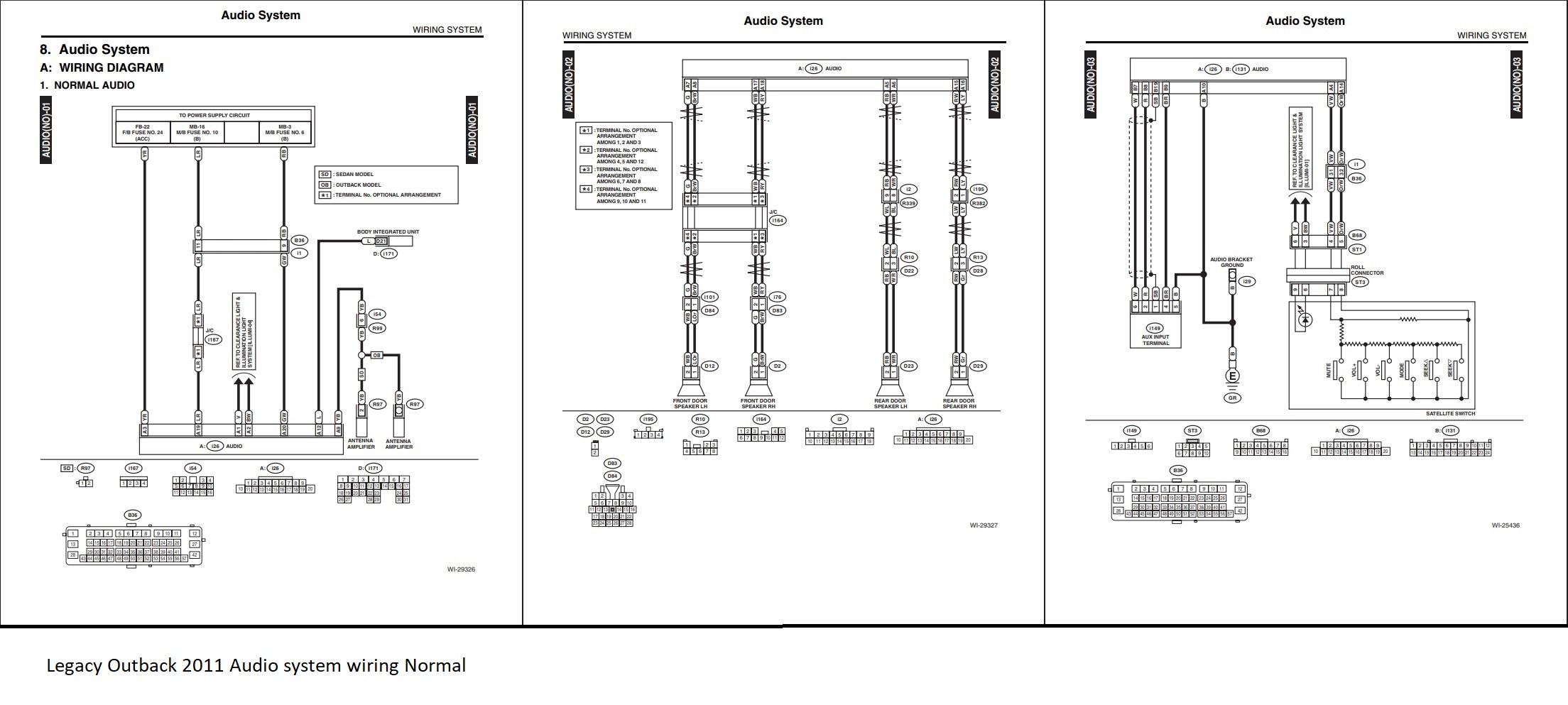

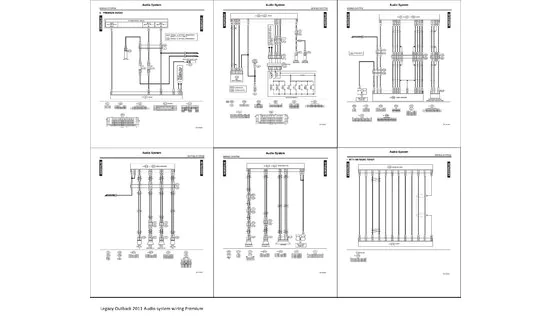

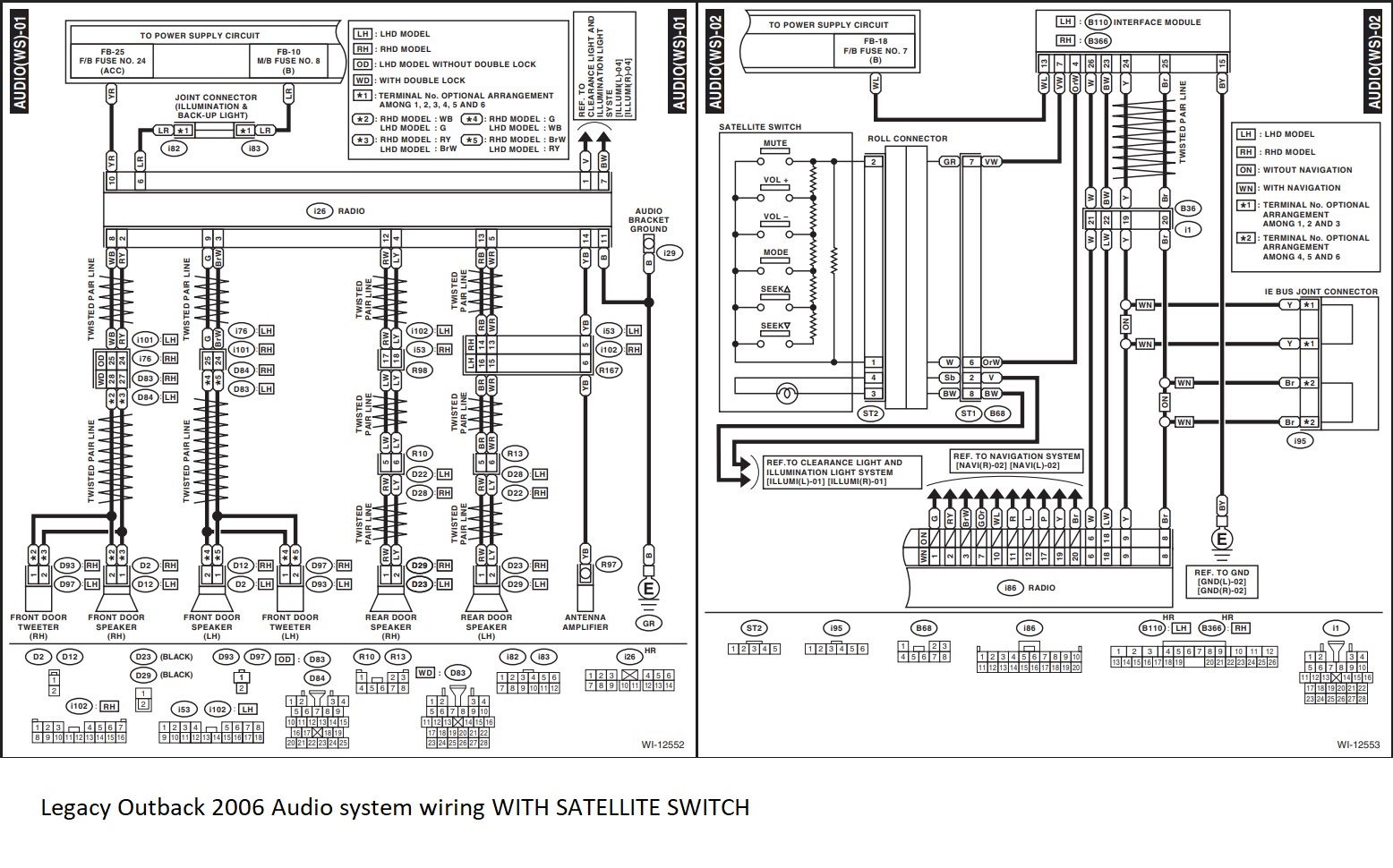

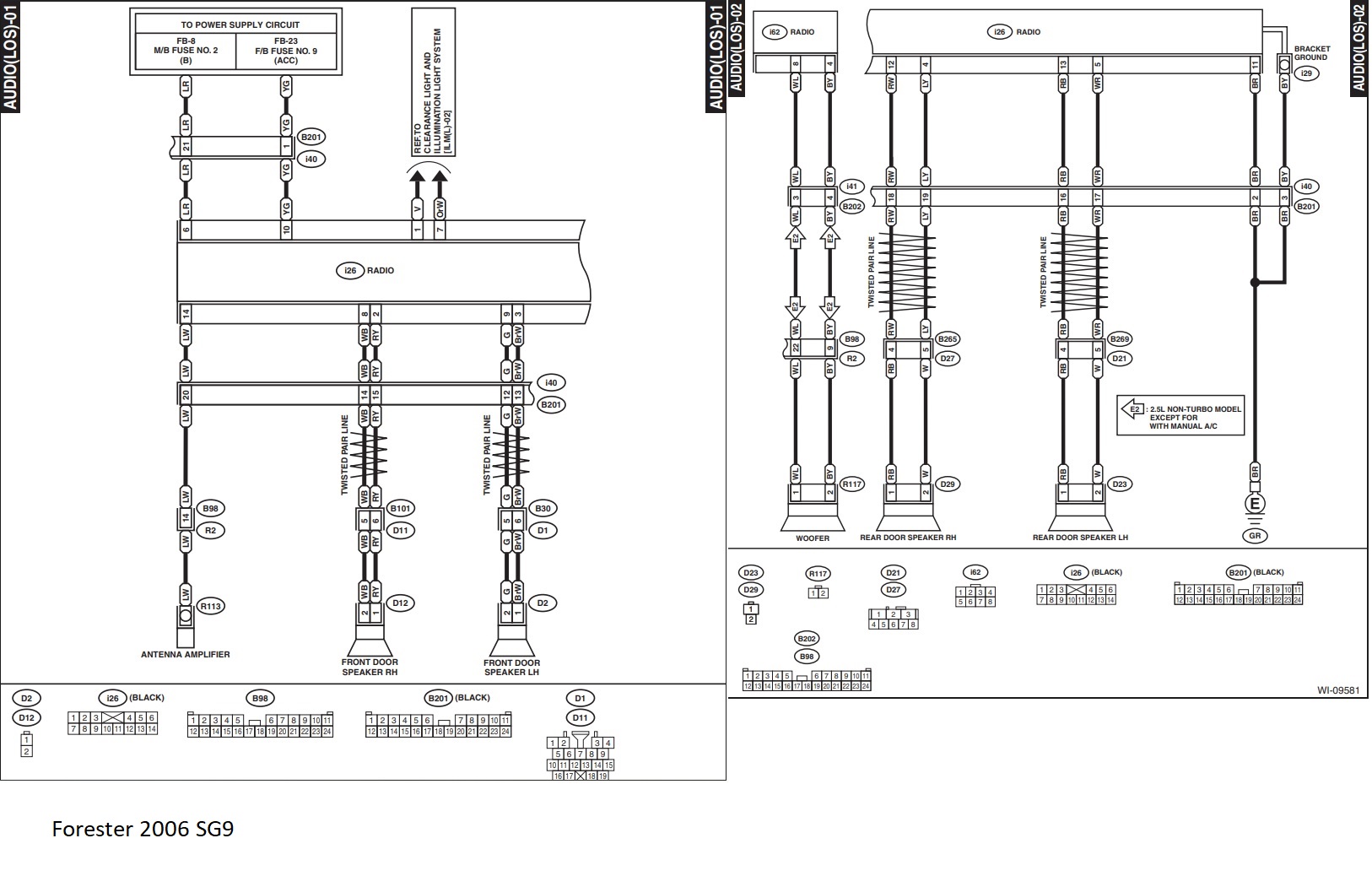

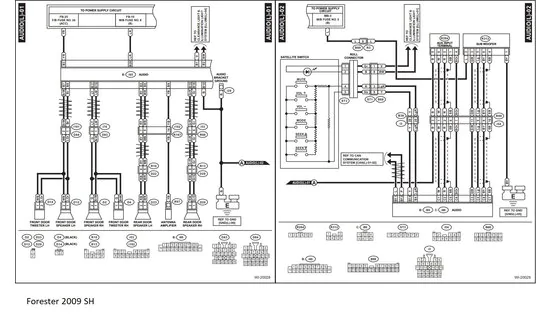

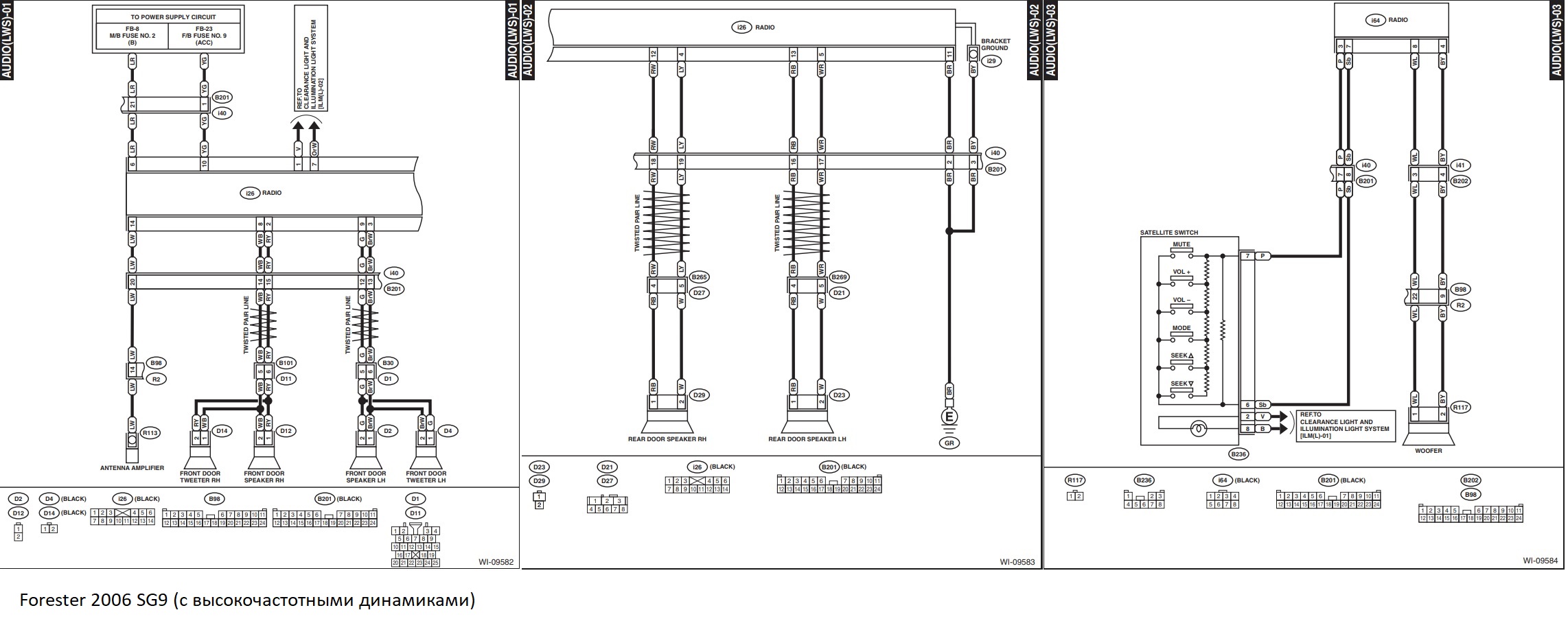

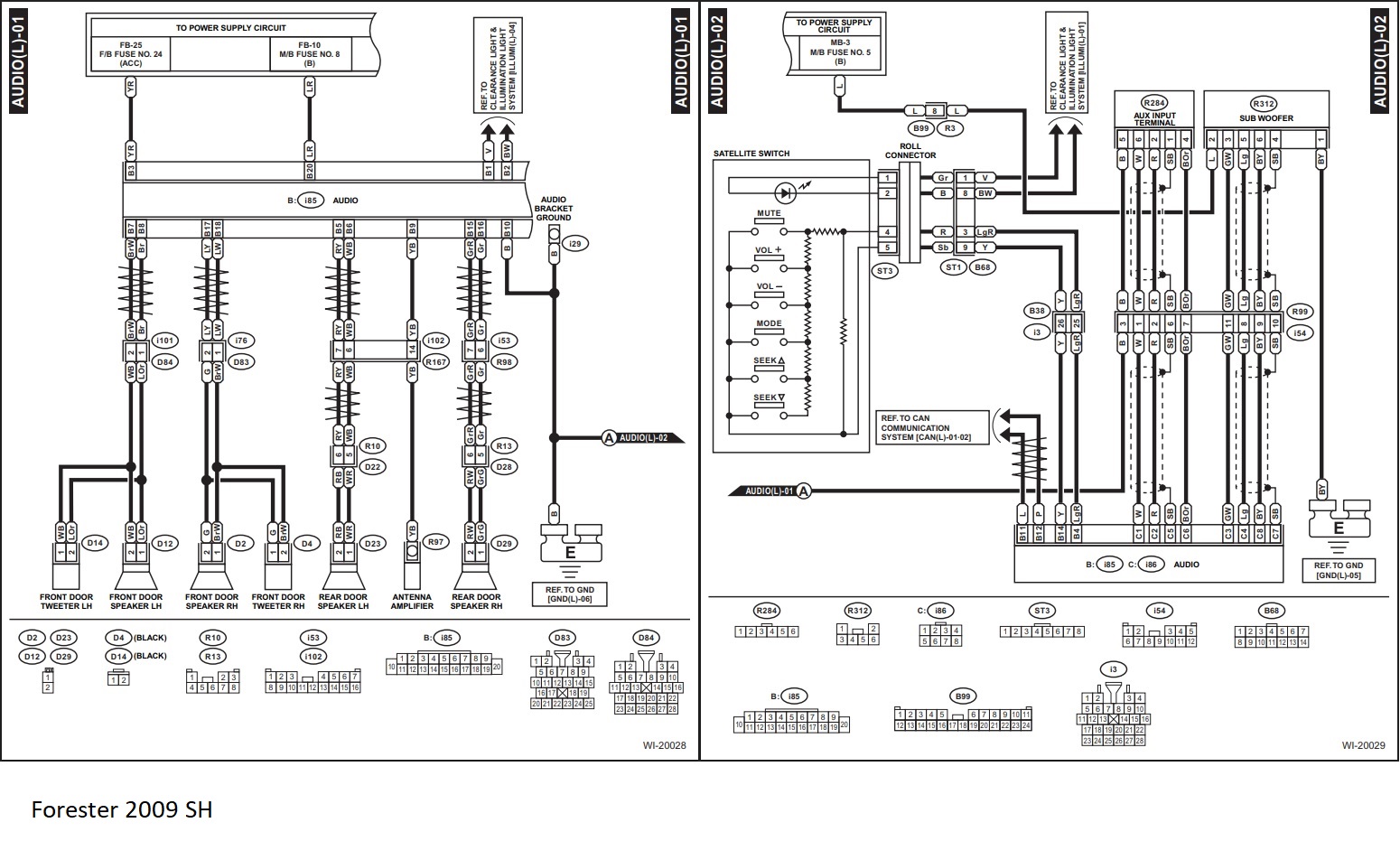

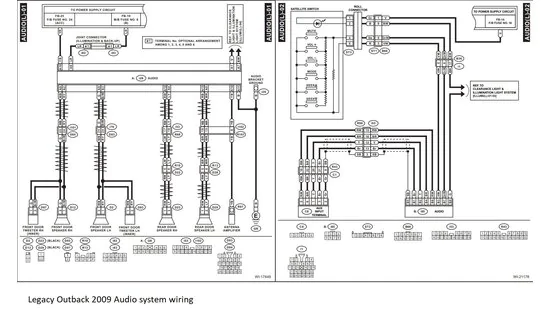

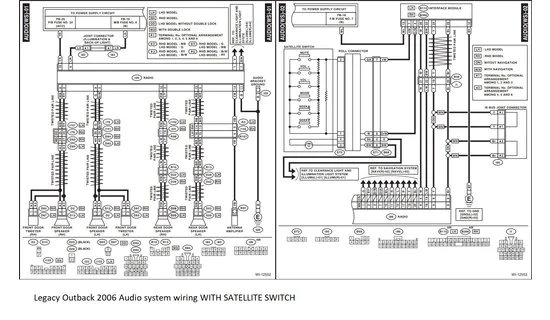

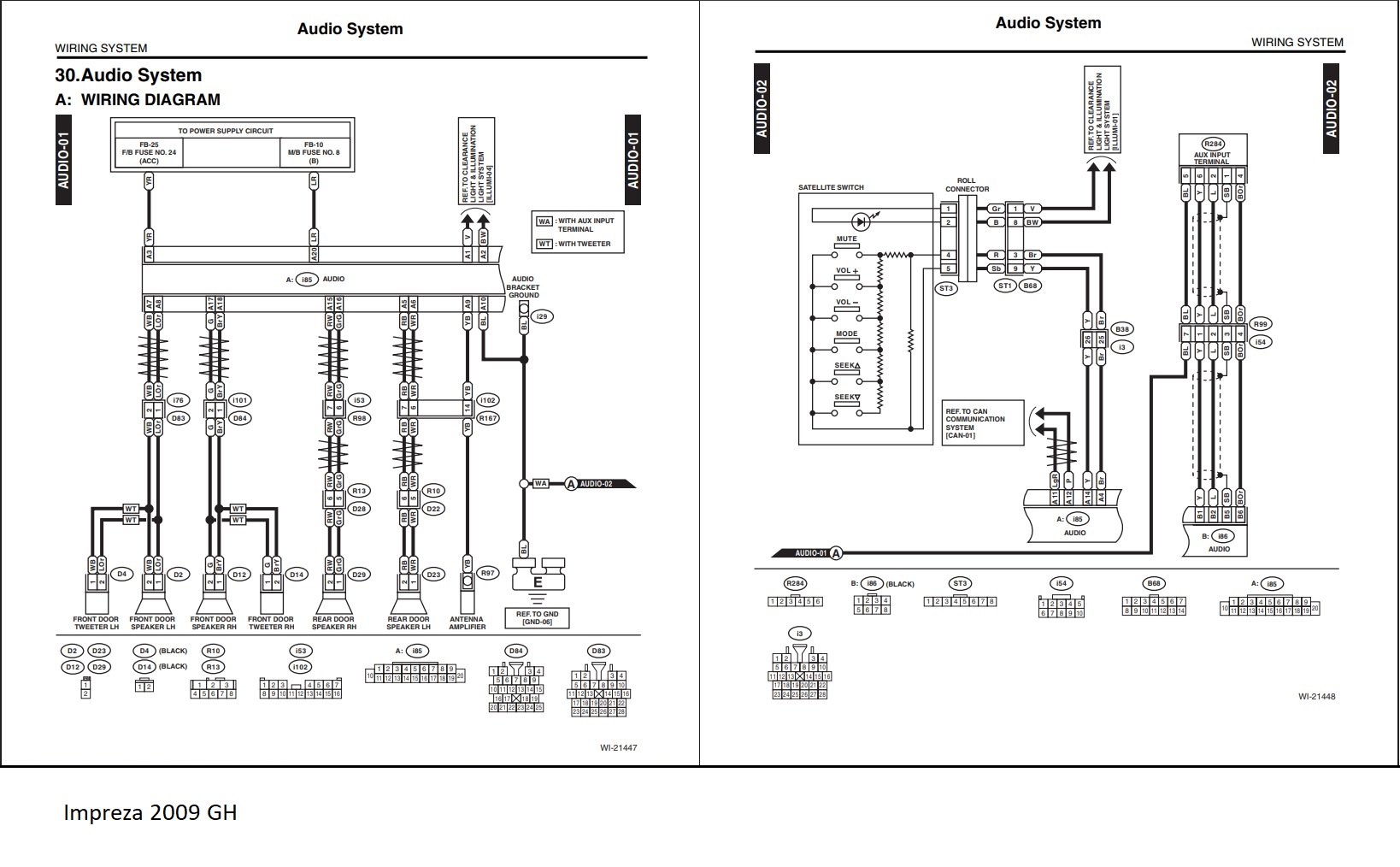

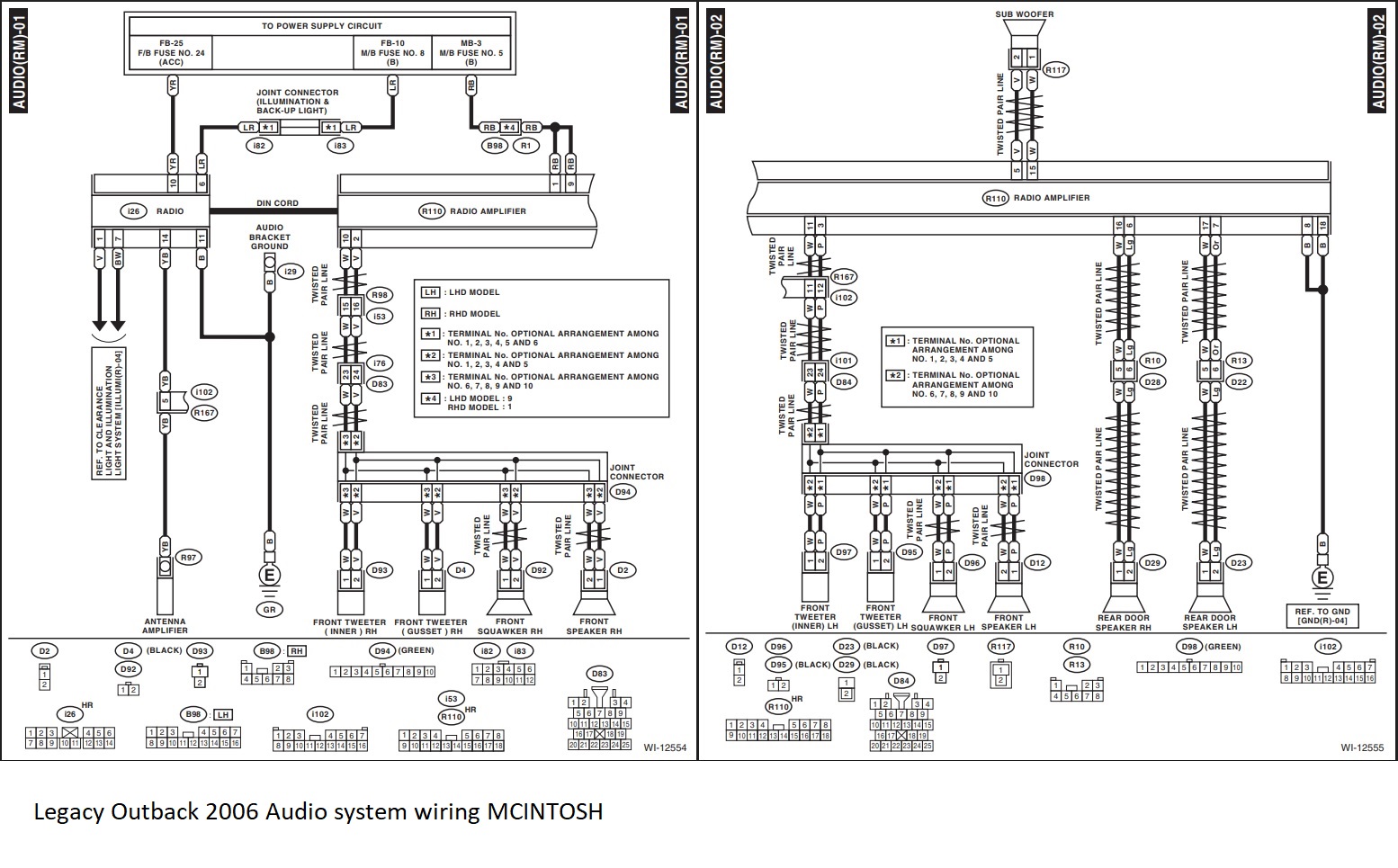

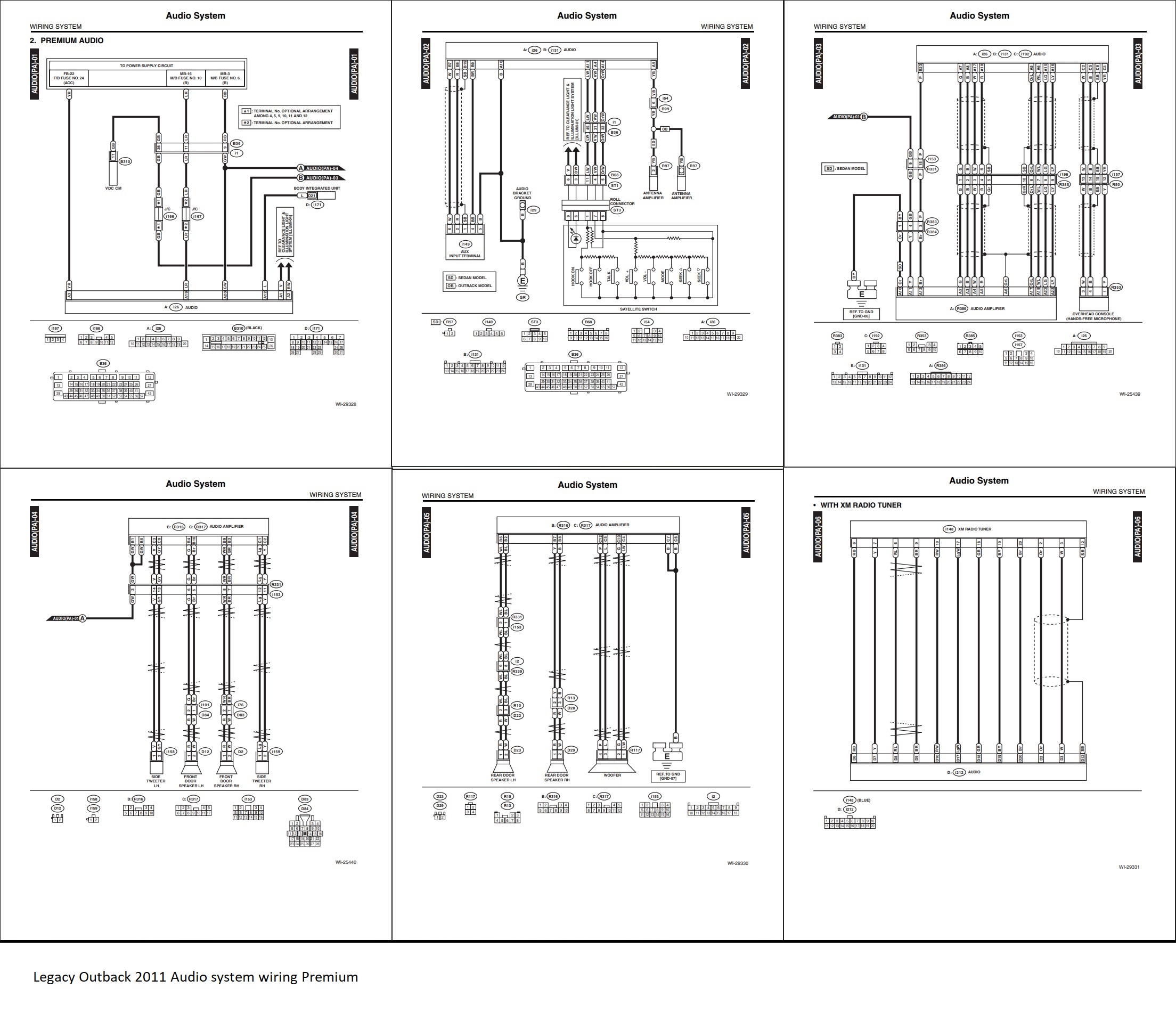

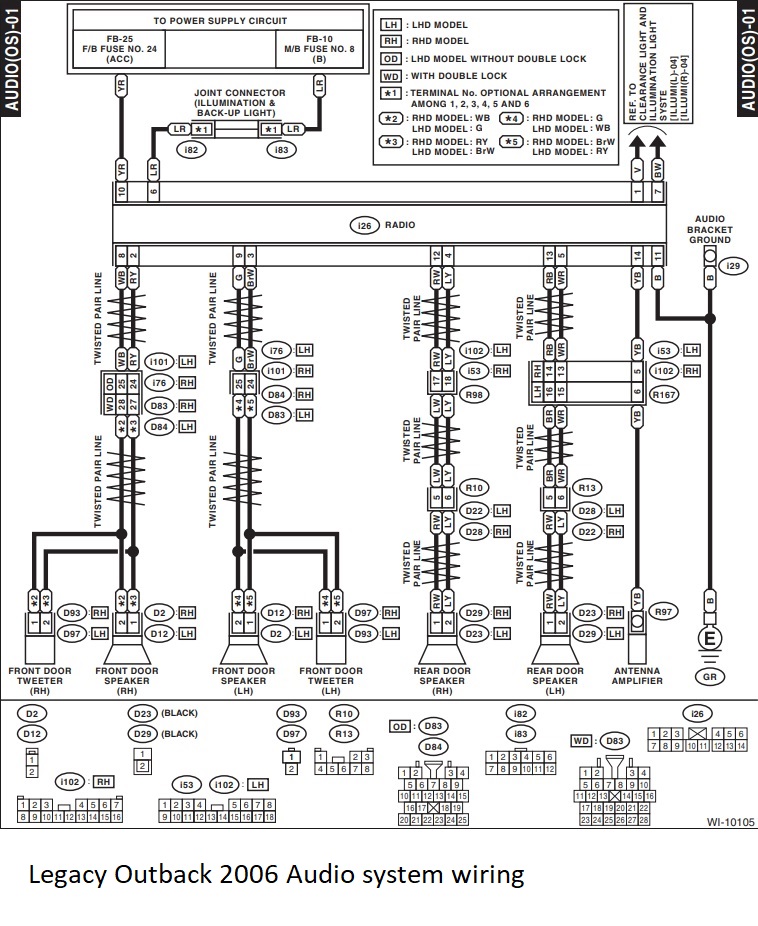

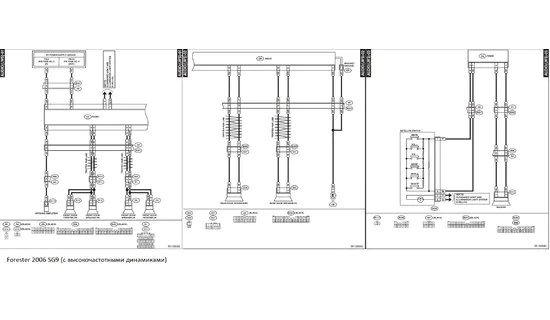

Ниже представлены схемы электропроводки магнитол по моделям Forester SG/SH, Impreza GD/GH, Legacy-Outback BL/BR. Обращайте внимание на название файла. В некоторых случаях, плюсовой или минусовой вывод динамиков нужно определять практическим путем, так как на схемах нет указания их полярности.



Данные схемы электропроводки магнитолы Субару помогут вам избежать основных ошибок подключения, а также решить уже существующие проблемы, если установка нового оборудования была сделана с ошибками, что может быть выражено в быстро разряжающемся аккумуляторе и плохом звучании.
